نرخ انتقال داده دو برابر (DDR)

نرخ انتقال داده دو برابر (DDR)

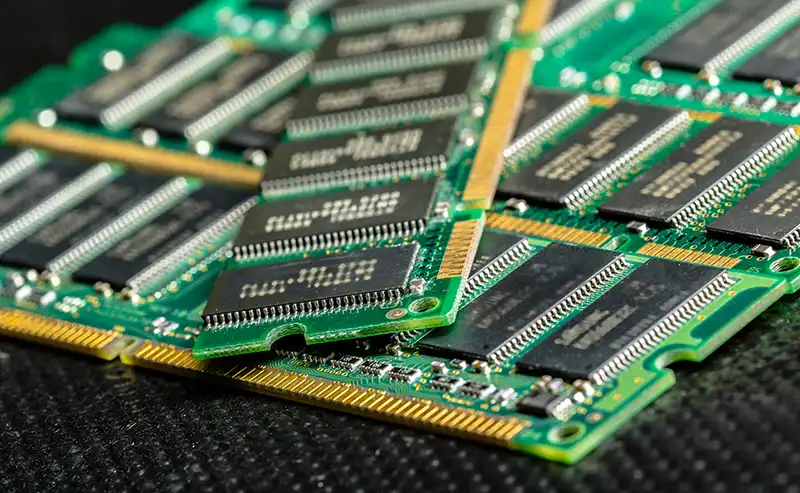

سرعت دو برابر داده (DDR) چیست؟

به گزارش اپست به نقل از cadence ، سرعت دوگانه داده (DDR) نوعی فناوری حافظه است که در رایانه‌ها و سایر دستگاه‌های الکترونیکی برای افزایش عملکرد استفاده می‌شود. DDR، که با نام DDR SDRAM (حافظه دسترسی تصادفی دینامیک همزمان) نیز شناخته می‌شود، به معنای حافظه دسترسی تصادفی دینامیک همزمان است، که به این معنی است که حافظه با ساعت سیستم همگام‌سازی شده و می‌تواند به هر مکان حافظه به ترتیب تصادفی دسترسی پیدا کند. پیشرفت‌های تکنولوژیکی و نوآوری‌ها به حافظه‌های گسترده‌تر و سریع‌تر برای نوشتن، ذخیره و بازیابی حجم زیادی از داده‌ها نیاز دارند. DDR در طول سال‌ها تکامل یافته است تا نیازهای سیری‌ناپذیر به عملکرد و سرعت را برآورده کند. این فناوری به طور قابل‌توجهی چگالی ذخیره‌سازی و سرعت را افزایش داده و هزینه را کاهش داده است.

سرعت دو برابر داده (DDR) چگونه کار می‌کند؟

سرعت دوگانه داده با انتقال داده در لبه‌های صعودی و نزولی سیگنال ساعت، امکان نرخ انتقال داده سریع‌تر را فراهم می‌کند. هر بازبینی اصلی استاندارد DDR تقریباً پهنای باند حافظه را دو برابر کرده است.

بلوک ساختمانی اصلی حافظه DDR سلول حافظه است که از یک خازن ذخیره‌سازی و یک ترانزیستور تشکیل شده است. خازن ذخیره‌سازی بار را نگه می‌دارد که نشان‌دهنده داده‌های ذخیره شده در سلول حافظه است، در حالی که ترانزیستور جریان بار به داخل و خارج از خازن ذخیره‌سازی را کنترل می‌کند. هنگامی که داده‌ها به حافظه DDR نوشته می‌شوند، بار روی خازن ذخیره‌سازی برای نشان دادن داده تغییر می‌کند. داده‌ها در سلول حافظه در یک سطح ولتاژ ذخیره می‌شوند، با ولتاژ بالا نشان‌دهنده 1 و ولتاژ پایین نشان‌دهنده 0 است. هنگامی که داده‌ها از حافظه DDR خوانده می‌شوند، سطح ولتاژ روی خازن ذخیره‌سازی اندازه‌گیری می‌شود و داده‌ها به عنوان “1” یا “0” خوانده می‌شوند، بسته به سطح ولتاژ.

DD از فناوری پمپاژ دوگانه برای فعال کردن انتقال داده در هر دو لبه چرخه ساعت برای دو برابر کردن پهنای باند گذرگاه داده استفاده می‌کند. این امر به حافظه DDR اجازه می‌دهد تا داده‌ها را دو برابر سریع‌تر از حافظه SDR منتقل کند، که به طور قابل‌توجهی عملکرد دستگاه را افزایش می‌دهد. نرخ انتقال حافظه DDR بر حسب مگاهرتز اندازه‌گیری می‌شود، و نرخ انتقال بالاتر نشان‌دهنده عملکرد سریع‌تر استحافظه DDR در بسیاری از دستگاه‌ها از جمله رایانه‌های شخصی، سرورها، کنسول‌های بازی و دستگاه‌های تلفن همراه استفاده می‌شود. در رایانه‌های شخصی، حافظه DDR به عنوان حافظه اصلی استفاده می‌شود و مسئول ذخیره‌سازی سیستم عامل، برنامه‌ها و داده‌هایی است که در حال حاضر در حال استفاده هستند. علاوه بر استفاده آن در رایانه‌ها، سرورها و سایر دستگاه‌های الکترونیکی، حافظه DDR همچنین در سایر کاربردها مانند سیستم‌های خودرو و اتوماسیون صنعتی استفاده می‌شود.

مزایای DDR

DDR نوعی تکنولوژی حافظه است که چندین مزیت نسبت به حافظه SDR ارائه می‌دهد:

• سرعت انتقال داده بالاتر: حافظه DDR می‌تواند داده‌ها را هم در لبه‌های صعودی و هم نزولی سیگنال ساعت منتقل کند، که این امر به نرخ انتقال داده بالاتر نسبت به حافظه SDR منجر می‌شود.
• پهنای باند افزایش‌یافته: نرخ انتقال داده بالاتر حافظه DDR همچنین به پهنای باند افزایش‌یافته منجر می‌شود، که مقدار داده‌ای است که می‌تواند در یک بازه زمانی مشخص منتقل شود. بنابراین، حافظه DDR می‌تواند داده‌های بیشتری را یکجا پردازش کند، که این امر به ویژه برای دستگاه‌هایی که نیاز به عملکرد بالایی دارند، مانند سرورها و کنسول‌های بازی، مفید است.
• کارایی انرژی بهبود‌یافته: حافظه DDR نسبت به حافظه SDR کارآمدتر است، به این معنی که دستگاه‌هایی که از حافظه DDR استفاده می‌کنند، انرژی کمتری مصرف می‌کنند و گرمای کمتری تولید می‌کنند. این امر به ویژه برای دستگاه‌های موبایل مفید است که نیاز به صرفه‌جویی در انرژی برای افزایش طول عمر باتری دارند.
• ظرفیت بالاتر: حافظه DDR در نسخه‌های مختلفی مانند DDR1، DDR2، DDR3، DDR4 و DDR5 در دسترس است؛ هر نسخه دارای مشخصات ظرفیت متفاوتی است. به عنوان مثال، حافظه DDR1 حداکثر ظرفیت 1 گیگابایت دارد، در حالی که حافظه DDR4 حداکثر ظرفیت 16 گیگابایت دارد. بنابراین، دستگاه‌هایی که از حافظه DDR استفاده می‌کنند می‌توانند داده‌های بیشتری نسبت به دستگاه‌هایی که از حافظه SDR استفاده می‌کنند، ذخیره کنند.
• همگام‌سازی با ساعت سیستم: حافظه DDR همچنین به عنوان DDR SDRAM (حافظه دسترسی تصادفی دینامیک همگام‌سازی‌شده) شناخته می‌شود، به این معنی که حافظه با ساعت سیستم همگام‌سازی می‌شود.
• استفاده گسترده در کاربردهای مختلف: حافظه DDR در بسیاری از دستگاه‌ها، از جمله رایانه‌های شخصی، سرورها، کنسول‌های بازی و دستگاه‌های موبایل استفاده می‌شود. همچنین در سایر کاربردها مانند سیستم‌های خودرویی و اتوماسیون صنعتی استفاده می‌شود، که آن را به تکنولوژی‌ای همه کاره با کاربردهای فراوان تبدیل می‌کند.

به طور کلی، حافظه DDR مزایای متعددی نسبت به حافظه SDR استاندارد ارائه می‌دهد، از جمله نرخ انتقال داده بالاتر، پهنای باند افزایش‌یافته، کارایی انرژی بهبود‌یافته، ظرفیت بالاتر، همگام‌سازی با ساعت سیستم و استفاده گسترده آن در کاربردهای مختلف.

DDR و Cadence

راهکارهای حافظه و ذخیره‌سازی Cadence Denali از گسترده‌ترین استانداردهای صنعتی با پیاده‌سازی کنترلر و PHY برای کاربردهای پر‌کارایی و کم‌مصرف پشتیبانی می‌کنند. از پروتکل‌های حافظه و ذخیره‌سازی پرکاربرد، از جمله جدیدترین استانداردهای DDR، LPDDR، GDDR، NAND Flash، xSPI و SD/eMMC بهره‌برداری کنید. گزارش‌های مشخصات کامل، PHYهای سخت‌افزاری قوی را برای برنامه‌های پر‌کارایی تضمین می‌کنند، در حالی که گزینه‌های PHY نرم‌افزاری انعطاف‌پذیری را فراهم می‌کنند.

PHY و کنترلر DDR/LPDDR – IP چند پروتکل انعطاف‌پذیر با کارایی بالا

PHY و کنترلر DDR – راهکارهای DDR Cadence Denali خانواده‌ای از رابط‌های روی‌چیپی پرسرعت هستند. این IP پیشرو در سیستم‌های محاسباتی پر‌کارایی (HPC) و کاربردهای مرکز داده است. IP PHY DDR برای ادغام سریع و آسان در هر سیستم روی‌چیپ (SoC) طراحی شده است و با IP کنترلر DDR Denali به عنوان بخشی از یک راه‌کار کامل زیرسیستم حافظه تأیید شده است.

PHY و کنترلر LPDDR – IP حافظه LPDDR PHY و کنترلر Cadence Denali کلاس جهانی بسیار انعطاف‌پذیر است و می‌تواند برای پشتیبانی از طیف گسترده‌ای از کاربردها و پروتکل‌ها پیکربندی شود.

PHY و کنترلر GDDR – راه‌کار IP Cadence برای GDDR6 شامل PHY و کنترلر برای کاربردهای حافظه با پهنای باند بالا است. این راه‌کار برای کاربردهایی مانند هوش مصنوعی و یادگیری ماشین (AI/ML)، گرافیک، رانندگی خودران (ADAS) و محاسبات پر‌کارایی هدفمند (HPC) ایده‌آل است.

IP ذخیره‌سازی – راهکارهای حافظه و ذخیره‌سازی Cadence Denali از گسترده‌ترین طیف استانداردهای صنعتی پشتیبانی می‌کنند، با پیاده‌سازی کنترلر و PHY برای کاربردهای پر‌کارایی و کم‌مصرف. IP ذخیره‌سازی Cadence دارای پیشنهادات راه‌کار برای NAND فلش خام (بدون مدیریت) و مدیریت شده، NOR فلش و معماری‌های حافظه جدید است. از پروتکل‌های حافظه و ذخیره‌سازی پرکاربرد، از جمله جدیدترین استانداردهای DDR، LPDDR، NAND Flash، Octal SPI، Quad SPI و SD/SDIO/eMMC بهره‌برداری کنید و از ارزش افزوده پیکربندی‌پذیری و پشتیبانی سفارشی‌سازی برای نیازهای خاص خود بهره‌مند شوید.

کنترلر IP Denali برای DDR (باز می‌شود در یک برگه جدید) – IP کنترلر Cadence Denali برای LPDDR5/4X/4/3 و DDR5/4/3L/3 تأخیر کم و توان عملیاتی تا 5500 مگابیت بر ثانیه را فراهم می‌کند، در حالی که از ویژگی‌های ارزشمند گسترده‌ای از جمله، اما نه محدود به، ویژگی‌های قابلیت اطمینان پشتیبانی می‌کند.
