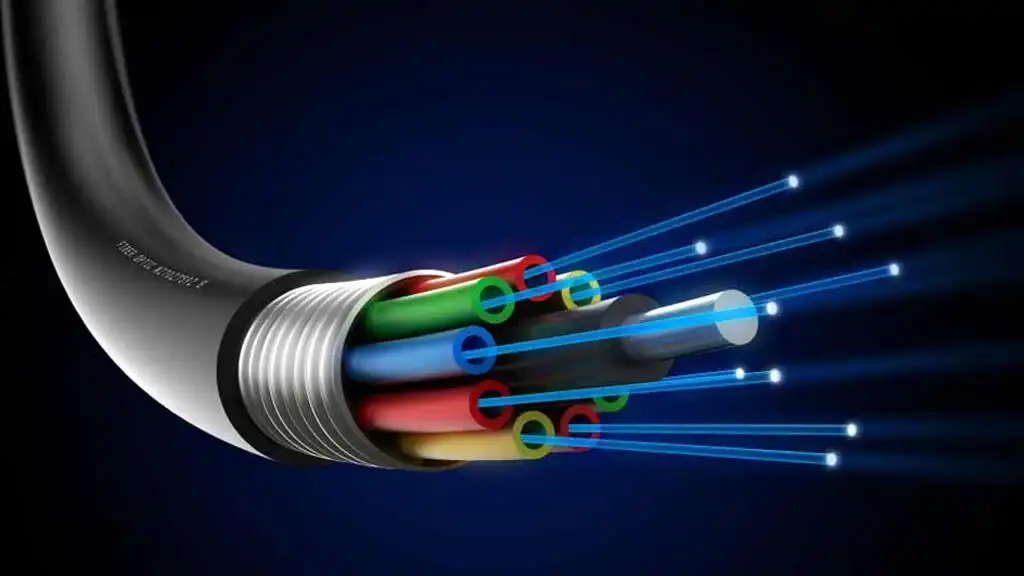

آموزش کابل کشی فیبر نوری
آموزش کابل کشی فیبر نوری
کابل کشی فیبر نوری فرایند انتقال داده با سرعت نور از طریق تارهای شیشهای است که پایداری آن به رعایت دقیق شعاع خمش (حداقل 10 تا 20 برابر قطر کابل)، عدم کشش مستقیم روی تارها و تمیزی کامل اتصالات بستگی دارد. اجرای اصولی این کار نیازمند 5 گام اساسی شامل آمادهسازی مسیر، کابلکشی ایمن، لایهبرداری و برش تارها با کلیور، جوش حرارتی با دستگاه فیوژن و تست نهایی با پاورمتر و OTDR است. در این صفحه، آموزش کابل کشی فیبر نوری را به طور دقیق، از تجهیزات و ابزارهای ضروری، مراحل گامبهگام اجرا، نکات فنی، اشتباهات رایج و روشهای استاندارد تست خطوط را بهطور کامل و کاربردی بررسی میکنیم.
ابزار و تجهیزات مورد نیاز کابل کشی فیبر نوری
اجرای اصولی و بدون افت سیگنال در شبکههای فیبر نوری، نیازمند ابزارهای تخصصی و بسیار دقیقی است که کوچکترین خطا در انتخاب یا استفاده از آنها میتواند باعث شکستگی تارهای شیشهای یا افت شدید توان نوری شود. برخلاف کابلهای مسی، کار با فیبر نوری حساسیت مکانیکی فوقالعاده بالایی دارد و تکنسینها برای لایهبرداری، برش، جوش حرارتی و تست خطوط به مجموعهای از ابزارهای مکانیکی، نوری و نظافتی متکی هستند. شناخت دقیق کارکرد هر ابزار کمک میکند تا هم سرعت اجرای پروژه بالا برود و هم کیفیت اتصال نهایی تضمین شود.
مهمترین ابزارها و تجهیزات کابلکشی فیبر نوری عبارتند از:
- دستگاه فیوژن: برای اتصال دائمی و دقیق دو تار فیبر نوری از طریق ایجاد قوس الکتریکی و ذوب شیشه.
- کلیور فیبر نوری: کاتر بسیار دقیق برای برش کاملاً صاف و عمود تار شیشهای با زاویه کمتر از 1 درجه، پیش از قرارگیری در دستگاه جوش.
- استریپر: انبر مخصوص برای لایهبرداری روکش خارجی کابل، محافظ بافر و پوشش رنگی بدون آسیب زدن به مغزی شیشه.
- قلم نوری (VFL): ارسالکننده نور لیزر قرمز مرئی برای تست پیوستگی مسیر، پیدا کردن خمشهای تند و شکستگیهای تار در متراژهای کوتاه.
- پاورمتر و منبع نور نوری: ابزار اندازهگیری دقیق توان خروجی و محاسبه افت سیگنال در کل طول خط کابلکشی.
- دستگاه OTDR: تستر پیشرفته برای نقشهبرداری کامل خط، نمایش متراژ دقیق کابل و مشخص کردن محل افت جوش یا پارگی فیبر.
- دستمال بدون پرز و الکل ایزوپروپیل: برای پاکسازی چربی و ذرات معلق از روی تار شیشهای قبل از عملیات برش و جوشکاری.
- کریمپ حرارتی: غلافهای استوانهای محافظ که بعد از جوش روی تار قرار گرفته و حرارت داده میشوند تا مانع شکستن اتصال شوند.
- پچپنل و کاست فیبر نوری: تجهیزات پسیو برای مدیریت، آرایش تارها و حفاظت از اتصالات پیگتیل در انتهای خط.

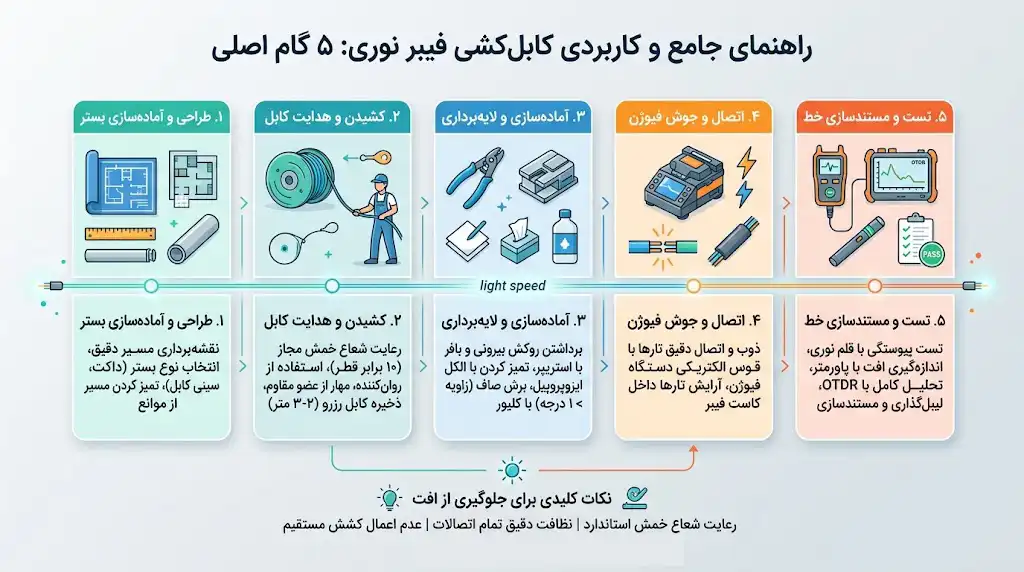

آموزش گام به گام کابل کشی فیبر نوری
اجرای صحیح زیرساخت فیبر نوری نیازمند رعایت دقیق ترتیب مراحل و استانداردهای فیزیکی است تا کابلها در برابر فشار و خمش دچار آسیب نشوند. در ادامه، 5 گام اصلی برای پیادهسازی اصولی این فرایند را بررسی میکنیم.
1. طراحی مسیر و آمادهسازی بستر کابلکشی
پیش از شروع کار عملیاتی، باید مسیر دقیق عبور کابلها نقشهبرداری و بررسی شود. در این مرحله، انتخاب نوع بستر مانند داکت، ترانک، لولههای محافظ، سینی کابل یا کانالهای زیرزمینی انجام میگیرد. توجه به شعاع خمش مجاز در گوشهها، نبود موانع فیزیکی تیز و محاسبه دقیق متراژ کابل همراه با در نظر گرفتن متراژ اضافه برای رزرو، از مهمترین اقدامات است. همچنین بستر باید کاملاً تمیز باشد تا گردوغبار یا پلیسههای فلزی هنگام عبور کابل به روکش بیرونی آن آسیب نزنند. برنامهریزی درست در این بخش، کار کابلکشی را در مراحل بعد بسیار روانتر میکند.
2. کشیدن و هدایت اصولی کابل در مسیر
در این مرحله، کابل فیبر نوری با رعایت حداکثر نیروی کشش مجاز از درون لولهها یا روی سینیها عبور داده میشود. استفاده از فنر کابلکشی استاندارد، روانکنندههای مخصوص کابل و جلوگیری از اعمال کشش مستقیم روی تارهای شیشهای ضروری است. کشیدن کابل هرگز نباید با تکانهای ناگهانی، فشار بیشازحد یا پیچش تند همراه باشد، زیرا تارهای داخلی به شدت شکننده هستند و کشش زیاد باعث شکستگیهای میکروسکوپی میشود. در ابتدا، انتها و نقاط میانی مسیر مانند حوضچهها یا رکها، مقداری کابل اضافه به عنوان رزرو به صورت حلقهای مهار میشود تا در صورت نیاز به بازسازی یا تغییرات بعدی در دسترس باشد.
3. لایهبرداری، نظافت و برش دقیق تارها
پس از استقرار کامل کابل، عملیات آمادهسازی تارها برای اتصال آغاز میشود. ابتدا با استفاده از کابللختکن، روکشهای بیرونی، آرمور محافظ و لایههای بافر برداشته میشوند تا تارهای رنگی نمایان گردند. سپس با استریپر، لایه محافظ روی هر تار بدون ایجاد خط و خش برداشته میشود. در ادامه، تار شیشهای با دستمال بدون پرز آغشته به الکل ایزوپروپیل کاملاً تمیز شده تا چربی و گردوغبار آن پاک شود. در نهایت، با استفاده از دستگاه کلیور، برش تار به صورت کاملاً عمود و صاف با زاویه کمتر از 1 درجه انجام میپذیرد که نقشی کلیدی در افت کیفیت اتصال دارد.
4. اتصال تارها از طریق جوش فیوژن یا نصب کانکتور
در این گام، اتصال دائمی تارها انجام میشود. تار برشخورده همراه با پیگتیل یا تار دیگر درون شیارهای دستگاه فیوژن قرار میگیرد. پیش از قرار دادن تار، یک کریمپ حرارتی به عنوان محافظ داخل تار رد میشود. دستگاه با ایجاد قوس الکتریکی و ذوب دقیق شیشهها، دو سر تار را به هم پیوند میدهد و میزان افت تخمینی را نمایش میدهد. پس از پایان جوش، کریمپ روی نقطه اتصال قرار گرفته و در محفظه هیتر حرارت داده میشود تا تار مستحکم شود. سپس تارها با رعایت شعاع خمش مجاز داخل کاست فیبر نوری آرایش پیدا کرده و در پچپنل یا باکس مخصوص مستقر میشوند.
5. تست نهایی، عیبیابی و مستندسازی خط
آخرین و تعیینکنندهترین مرحله، ارزیابی سلامت کامل خطوط کابلکشی شده است. در ابتدا با استفاده از قلم نوری، پیوستگی مسیر و عدم وجود شکستگی یا پیچخوردگی تند بررسی میشود. سپس با پاورمتر و سورس نوری، میزان افت کلی توان سیگنال در طول مسیر اندازهگیری میگردد تا با مقادیر مجاز استاندارد تطبیق داده شود. برای پروژههای حساس، تست پیشرفته دستگاه OTDR برای تحلیل دقیق رویدادها، نمایش طول کابل و متراژ دقیق نقاط افت جوش ثبت میشود. در پایان، تمامی نتایج همراه با لیبلگذاری دقیق پورتها و کابلها مستندسازی و تحویل کارفرما میگردد.
| مرحله | عنوان گام اجرایی | اقدامات و عملیات کلیدی | نکات حساس و استانداردهای فنی |
| گام اول | طراحی و آمادهسازی بستر | نقشهبرداری مسیر، انتخاب داکت، ترانک یا سینی کابل، محاسبه متراژ به همراه کابل رزرو | رعایت دقیق شعاع خمش در گوشهها، پاکسازی کامل بستر از گردوغبار و موانع فیزیکی تیز |
| گام دوم | کشش و هدایت اصولی کابل | عبور کابل با فنر استاندارد و روانکنندههای مخصوص، مهار کابلهای رزرو در رکها و حوضچهها | جلوگیری از اعمال کشش مستقیم روی تارهای شیشهای، پرهیز از تکانهای ناگهانی و پیچش تند |
| گام سوم | لایهبرداری، نظافت و برش | حذف روکش با کابللختکن و استریپر، پاکسازی با الکل ایزوپروپیل، برش تار با دستگاه کلیور | تمیزی کامل از چربی و غبار با دستمال بدون پرز، اجرای برش کاملاً عمود با زاویه کمتر از ۱ درجه |
| گام چهارم | اتصال تارها (جوش فیوژن) | استقرار تار در دستگاه فیوژن، پیوند با قوس الکتریکی، نصب و حرارتدهی کریمپ محافظ | آرایش دقیق تارها درون کاست و پچپنل، رعایت مجدد شعاع خمش برای جلوگیری از افت کیفیت |
| گام پنجم | تست نهایی و مستندسازی | سنجش مسیر با قلم نوری (VFL)، اندازهگیری افت با پاورمتر، تحلیل رویدادها با تستر OTDR | بررسی پیوستگی و عدم شکستگی، لیبلگذاری دقیق پورتها و کابلها، تحویل مستندات به کارفرما |
نکات و استانداردهای فنی مهم در اجرای فیبر نوری
اجرای کابلکشی فیبر نوری به دلیل ظرافت بالای تارهای شیشهای، نیازمند پایبندی به قوانین فیزیکی و مهندسی دقیقی است. رعایت این استانداردها ضامن پایداری ارتباط، حداقل شدن افت توان نوری و افزایش طول عمر مفید بستر شبکه خواهد بود.
- رعایت حداقل شعاع خمش مجاز: تارهای فیبر نوری نباید در گوشهها یا مسیرهای پرپیچوخم بیش از حد خم شوند. طبق استاندارد، حداقل شعاع خمش در حالت کارکرد عادی باید حداقل 10 برابر قطر خارجی کابل و حین عملیات کشیدن کابل حداقل 20 برابر آن باشد. خمشهای تند باعث ایجاد شکست نور، پدیده ماکروبندینگ، نشت توان و حتی ترکهای میکروسکوپی در هسته شیشهای میشوند.
- کنترل نیروی کشش مجاز: در زمان کابلکشی نباید کشش مکانیکی مستقیماً روی روکش یا تارهای شیشه وارد شود. نیروی کشش باید صرفاً به عضو مقاوم مرکزی کابل یا الیاف آرامید (کولار) وارد گردد. استفاده از هرزگرد برای جلوگیری از تابیدگی کابل و کمک گرفتن از روانکنندههای بر پایه آب مانع آسیب به ساختار داخلی کابل میشود.
- نظافت فوقالعاده و استاندارد اتصالات: گردوغبار، چربی دست و ذرات معلق در هوا بزرگترین دشمن ارتباطات نوری هستند. قطر هسته فیبر تکحالته حدود 9 میکرون است؛ بنابراین یک ذره غبار میکروسکوپی میتواند مسیر تابش نور را مسدود کند. تمامی کانکتورها و انتهای تارها پیش از فیوژن یا ورود به آداپتور باید با دستمال بدون پرز و الکل ایزوپروپیل خالص تمیز شوند.
- مدیریت رزرو و آرایش کابل: در تمام نقاط مهم نظیر ورود کابل به پچپنل، داخل کاستها، رکها و حوضچهها باید متراژ کافی از کابل و تارهای فیبر (حداقل 2 تا 3 متر) به صورت حلقههای استاندارد ذخیره شود. این کار امکان ترمیم خرابیهای احتمالی و فیوژن مجدد را بدون نیاز به کابلکشی دوباره فراهم میسازد.
- محافظت فیزیکی و نشانهگذاری: استفاده از لولههای محافظ مناسب در نقاط ورودی ساختمانها، محافظت در برابر نفوذ رطوبت و جوندگان، و لیبلگذاری دقیق تمام تارها و پورتها بر اساس کد رنگ استاندارد، از الزامات ضروری یک اجرای حرفهای است.
اشتباهات رایج در کابل کشی فیبر نوری و روشهای جلوگیری از آن
حتی مجریان باتجربه نیز در صورت عدم رعایت جزئیات فنی ممکن است مرتکب اشتباهاتی شوند که عیبیابی آنها در آینده بسیار زمانبر و پرهزینه خواهد بود. شناخت این خطاهای متداول از افت کیفیت و تحمیل هزینههای سنگین جلوگیری میکند.
- خمیدگیهای بیشازحد در ترانکها و کاستها: یکی از شایعترین خطاها، جمع کردن فشرده تارها داخل کاست یا تا کردن کابل در کنج دیوارهاست. این کار بدون ایجاد شکستگی ظاهری، باعث افت شدید سیگنال و عدم قبولی در تستهای نهایی میشود. برای جلوگیری، تارها را همیشه در مسیرهای دایرهای استاندارد داخل کاست بچینید و در تغییر مسیرها از زوایای نرم و پهن استفاده کنید.
- برش غیراصولی با کاترهای فرسوده: تیغه کند یا تنظیمنشده دستگاه کلیور باعث شکستگی لبه تار، ایجاد زاویه برش نامناسب (بیش از 1 درجه) و ناصافی سطح مقطع میشود. این مشکل مستقیماً کیفیت جوش را کاهش میدهد. برای جلوگیری، تیغه کلیور را مرتباً تمیز کنید، بعد از تعداد برش استاندارد موقعیت تیغه را بچرخانید و زاویه برش را روی صفحه نمایشگر فیوژن چک کنید.
- آلوده کردن تارها پس از پاکسازی: لمس کردن سر تار شیشهای با دست، فوت کردن روی تار برای زدودن غبار یا استفاده از دستمالهای معمولی، چربی و پرز به سطح شیشه منتقل میکند. برای جلوگیری، مراحل نظافت را دقیقاً پیش از قرار دادن در کلیور و دستگاه فیوژن انجام دهید و از دستمالهای مخصوص بدون پرز استفاده کنید.
- کشیدن شتابزده و اعمال نیروی بیشازحد: کشیدن پرفشار کابل با سرعت بالا یا استفاده از کشندههای مکانیکی بدون کنترل گشتاور، باعث کشیدگی و پارگی تارهای داخلی میشود. برای جلوگیری، سرعت کشیدن را ثابت نگه دارید، از فنرهای استاندارد و روانکننده استفاده کنید و در مسیرهای طولانی از نفرات کمکی در نقاط میانی بهره ببرید.
- عدم انجام تستهای استاندارد و جامع: بسنده کردن به نور قرمز قلم نوری برای تحویل پروژه، خطای بزرگی است؛ زیرا قلم نوری فقط پیوستگی مسیر را نشان میدهد نه میزان افت سیگنال را. برای جلوگیری، حتماً از پاورمتر برای سنجش توان خروجی و از دستگاه تحلیلگر پیشرفته جهت ثبت نمودار افت هر نقطه و مستندسازی دقیق پروژه استفاده کنید.
کلام پایانی
کابل کشی فیبر نوری پایه و اساس دستیابی به بالاترین سرعت، پهنای باند پایدار و حداقل افت سیگنال در شبکههای مدرن است. برخلاف بستر مسی، کار با تارهای شیشهای نیازمند دقت بالا، ابزارهای تخصصی و پایبندی کامل به استانداردهای خمش و نظافت است. با رعایت ترتیب مراحل اجرایی، استفاده از تجهیزات استاندارد و انجام تستهای دقیق نهایی، زیرساختی مطمئن، بدون افت کیفیت و با طول عمر بالا خواهید ساخت که پاسخگوی نیازهای ارتباطی حال و آینده سازمان خواهد بود. همچنین جهت کسب اطلاعات بیشتر درخصوص تجهیزات موردنیاز کابل کشی شبکه اینجا کلیک کنید.
